Linie / maszyny do produkcji kanałów wentylacyjnych



Model: TotalBend LK1500x3 Konfig - automatyczna linia do produkcji kanałów wentylacyjnych w wersji podstawowej LK_1500x3 wraz z możliwościami rozszerzeń.



Charakterystyka

Automatyczna konfigurowalna linia do produkcji kanałów wentylacyjnych dedykowana dla przemysłu wentylacyjnego. Linia realizuje następujące procesy: rozwijanie blachy z kręgu, prostowanie, formowanie usztywniające, cięcie oraz zaginanie kanałów o wybranym profilu i wymiarze.

Możliwe rozszerzenie linii o: moduł wybijania otworów pod stężenia, etykietowania kanałów, selektor automatyczny, kolejne rozwijaki.

Linia może być wyposażona w szereg rozwijaków co pozwala mieć wiele różnych rodzajów blachy gotowych do przezbrojenia. Opcjonalny selektor automatyczny, który trzyma do 4 arkuszy blachy wykonuje szybkie automatyczne przezbrojenie maszyny, pozwala na wykonanie zróżnicowanego planu produkcji w sposób automatyczny nie zajmując czasu operatora.

Maszyna odpowiednia do obróbki blach o grubości od 0.5 do 1.2 [mm], dla masy kręgu 6000 [kg] i szerokości kręgu 1.5 [m], Stal miękka/ stopowa/ nierdzewna Rm<450 N/mm².

Linia do produkcji kanałów wentylacyjnych



Linia w standardzie zawiera:

1. 3 rozwijaki nienapędzane do 6T - na kołach/mobilny, z modułem dokującym, dwustronnie podparty, z hamulcem, manualnie rozprężany
2. Prostowarka z selektorem z podajnikiem, ilość blach w selektorze: 3, selektor manualny, z regulacją szczeliny co umożliwia precyzyjne prostowanie blachy.
3. Moduł falowarki - usztywniający arkusz blachy, profilujący zadane umocnienia o przekroju trapezowym lub 'z'.
4. Mechanizm gilotyny i zaginarka



Opcje dodatkowe:



5. Moduł otworowania, stacja wykrawająca otwory pod stężenia

6. Druga falowarka

7. Dodatkowe 2 walce w prostownicy

8. Dodanie rozwijaka

9. Selektor automatyczny

10. Dodanie kolejnego separatora w selektorze automatycznym

11. Opcja internetowa, przesyłanie na maszynę harmonogramu produkcji

12. Etykieciarka - naklejkowa

13. Drukarka atramentowa



Specyfikacja techniczna:

1. Rozwijak nienapędzany do 6 Ton.

Parametr Wartość
Masa kręgu
Max. 6 000 kg
Szerokość kręgu
min. 450 up to max. 1520 mm
Wymiary osi rozprężnej 450-550 mm
Max średnica zewnętrzna kręgu 1100 mm
Łożyskowanie  Łożyskowanie osi rozwijaków na łożyskach ślizgowych
Metoda wymiany kręgu Krąg blachy wymieniany manualnie poprzez podniesienie osi trzpienia rozwijaka, włożenie go w krąg blachy, rozprężenie oraz nałożenie kręgu z trzpieniem z powrotem na stojak rozwijaka z wykorzystaniem suwnicy lub wózka widłowego.
Prowadzenie blachy  Zamontowane stojaki z rolkami podpierającymi blachę pomiędzy rozwijakami i przed selektorem.



 2. Prostowarka z selektorem manualnym

Parametr Wartość
Ilość blach w selektorze  3
Czas wymiany obrabianej blachy na selektorze Czas wymiany około 60s przeznaczony na wycofanie poprzedniej i wprowadzenie kolejnej blachy manualnie do selektora.
 Ilość wałów w prostownicy  5 utwardzanych wałów prostujących
 Metoda regulacji wałów  System ręcznej regulacji wałów górnych prostowarki do dostosowania do danej grubości blachy.
 Średni pobór mocy  1.5 kW



 3. Moduł falowarki

Parametr Wartość
 Opcje kształtowania blachy

 Kształt przefalowania do wybory według rysunku poniżej

Stiffened profile

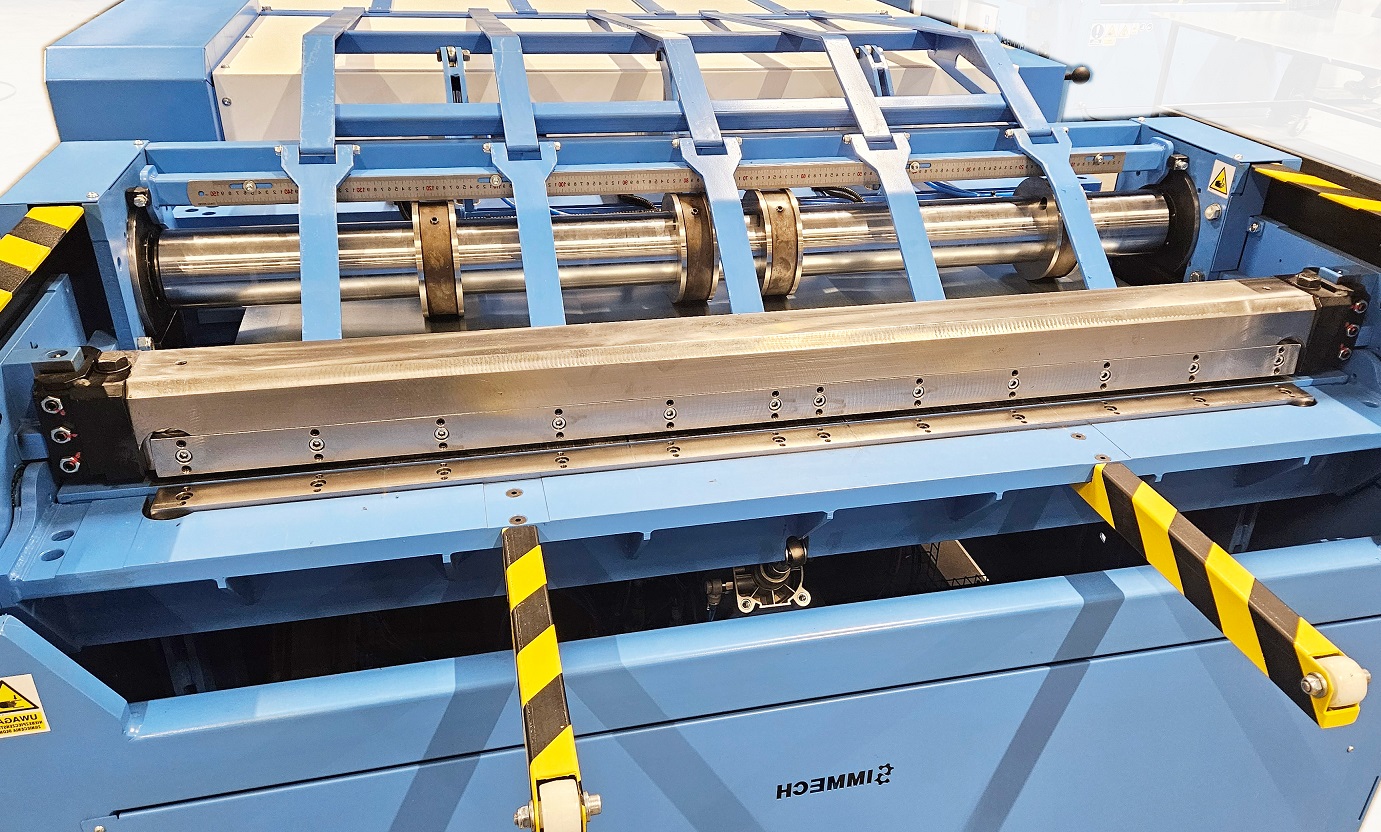

 4. Moduł mechanizmu gilotyny i zaginarka kanałów

Parametr Wartość
Wymiary arkusza na wejściu

Grubość blachy: 0.5-1.2 [mm], Szerokość: max. 1520 [mm]

 Napęd gilotyny Gilotyna napędzana elektrycznie, noże zawierają się w ofercie
Min. wymiar kanału  140x140 [mm]
Max. wymiar kanału  2500x2500
Produkowane przekroje

Profile option


Dokładność wymiarów cięcia  [+/-] 1 mm / 1000 mm
Wydajność  Kanał 400x400 mm , czas wykonania około 40 sek.
 Napęd belki dociskającej  Zaginanie i docisk belki zaginającej realizowane siłownikami pneumatycznymi, posuw blachy- elektrycznie, cięcie elektryczne – motoreduktorem.





Wyposażenie opcjonalne i rozszerzenia



5. Moduł otworowania, stacja wykrawająca otwory pod stężenia

Parametr Wartość
Ilość wykrojników

3 sztuki

 Kształt wykrojników fi 8.4 mm
Rodzaj napędu  Napęd pneumatyczny
Ciśnienie sprężonego powietrza/zużycie  6,5 Bar
Czas wybijania jednego rzędu otworów

1.5 s


Dokładność pozycji wybijanego otworu [+/-] 3 mm
Uruchamianie wykrojników  Automatyczne – według wybranego programu na podstawie normy lub tabel klienta.

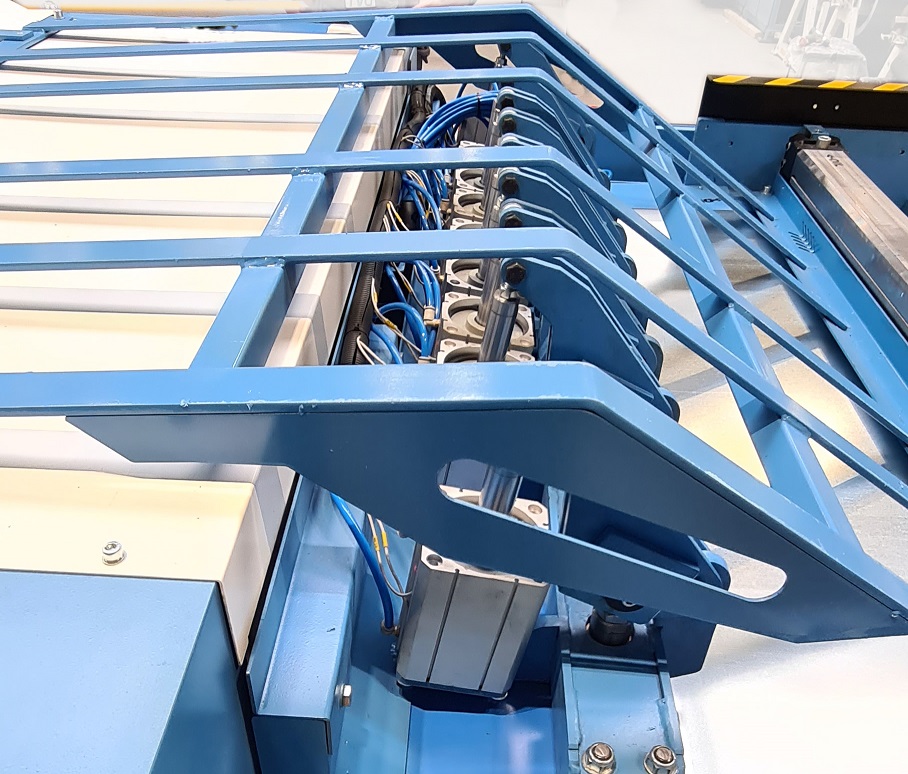

 Widok menu do automatycznego wybijania otworów Menu otworowania



6. Druga falowarka zabudowana na linii

Parametr Wartość
Wbudowanie drugiej falowarki na linii Dwie opcje przefalowania/ usztywnienia blachy na jednej maszynie.

Stiffened profile



7. Dodatkowe 2 walce w prostownicy

Parametr Wartość
Dodatkowe 2 walce Bardziej dokładne prostowanie blach, lepsza efektywność w pozbawianiu blachy naprężeń.



 8. Dodanie kolejnego rozwijaka

Parametr Wartość
Kolejny rozwijak w maszynie
Rozwijak nienapędzany do 6 Ton, rozwijak z ramą na kołach, wraz z rozbudową stacji dokującej o 1 miejsce postojowe.

 9. Selektor automatyczny

Parametr Wartość
Selektor automatyczny
Zamiana modułu selektora dla 3 blach z manualnego na automatyczny. W liniach z wieloma rozwijakami czas zmiany obrabianej blachy tzn. wycofania poprzedniej i wprowadzenia kolejnej grubości w sposób automatyczny trwa ~30 sekund.



 10. Dodanie kolejnego separatora w selektorze automatycznym

Parametr Wartość
Dodatkowy separator na blachę w selektorze automatycznym

Dodanie kolejnego separatora blach w selektorze automatycznym, dla zwiększenia wymienności blach obrabianych w maszynie. Maksymalna łaczna ilość blach w selektorze - do uzgodnienia.



 11. Opcja internetowa, przesyłanie na maszynę harmonogramu produkcji

Parametr Wartość
Realizacja funkcji przesyłania harmonogramu produkcji do maszyny po sieci LAN.

Przesyłanie po sieci zakładowej harmonogramu produkcji z komputera biurowego na maszynę. Kontrola wykonanych i pozostałych do wykonania zadań, kontrola czasu pracy maszyny, długości zalogowania/wylogowania operatora.

Menu harmonogramu 1

Menu harmonogramu 2



11. Etykieciarka, naklejki papierowe identyfikujące serię/wymiar kanału

Parametr Wartość
Druk Nazwa firmy, kod kreskowy, symbol produktu, nazwa produktu
Sposób obsługi Drukarka drukuje etykietę na początku wykonywania elementu, operator ręcznie przykleja etykietę na element.

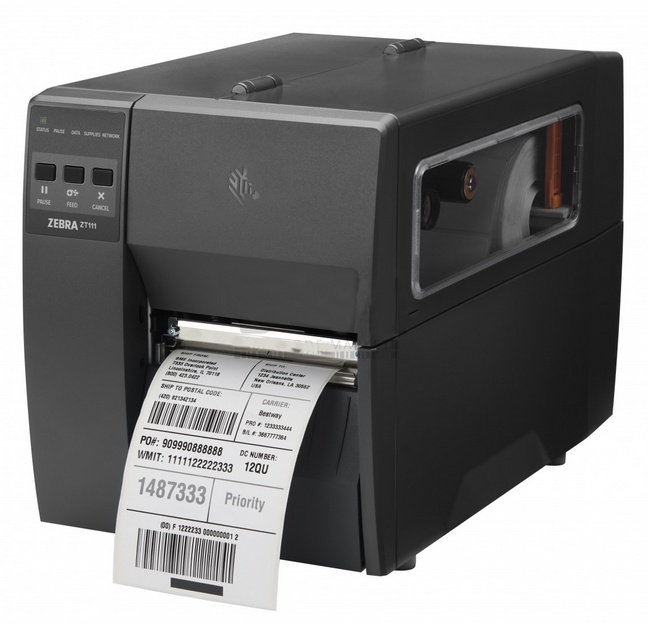

Widok drukarki etykieciarka



11. Drukarka atramentowa nadruki identyfikujące serię/wymiar kanału



Parametr Wartość
Druk Nazwa firmy, kod kreskowy, symbol produktu, nazwa produktu
Sposób obsługi Druk automatyczny na powierzchni blachy od góry atramentem trudno zmywalnym.
Widok drukarki i powierzchni drukowanych

drukarka

nadruk

nadruk

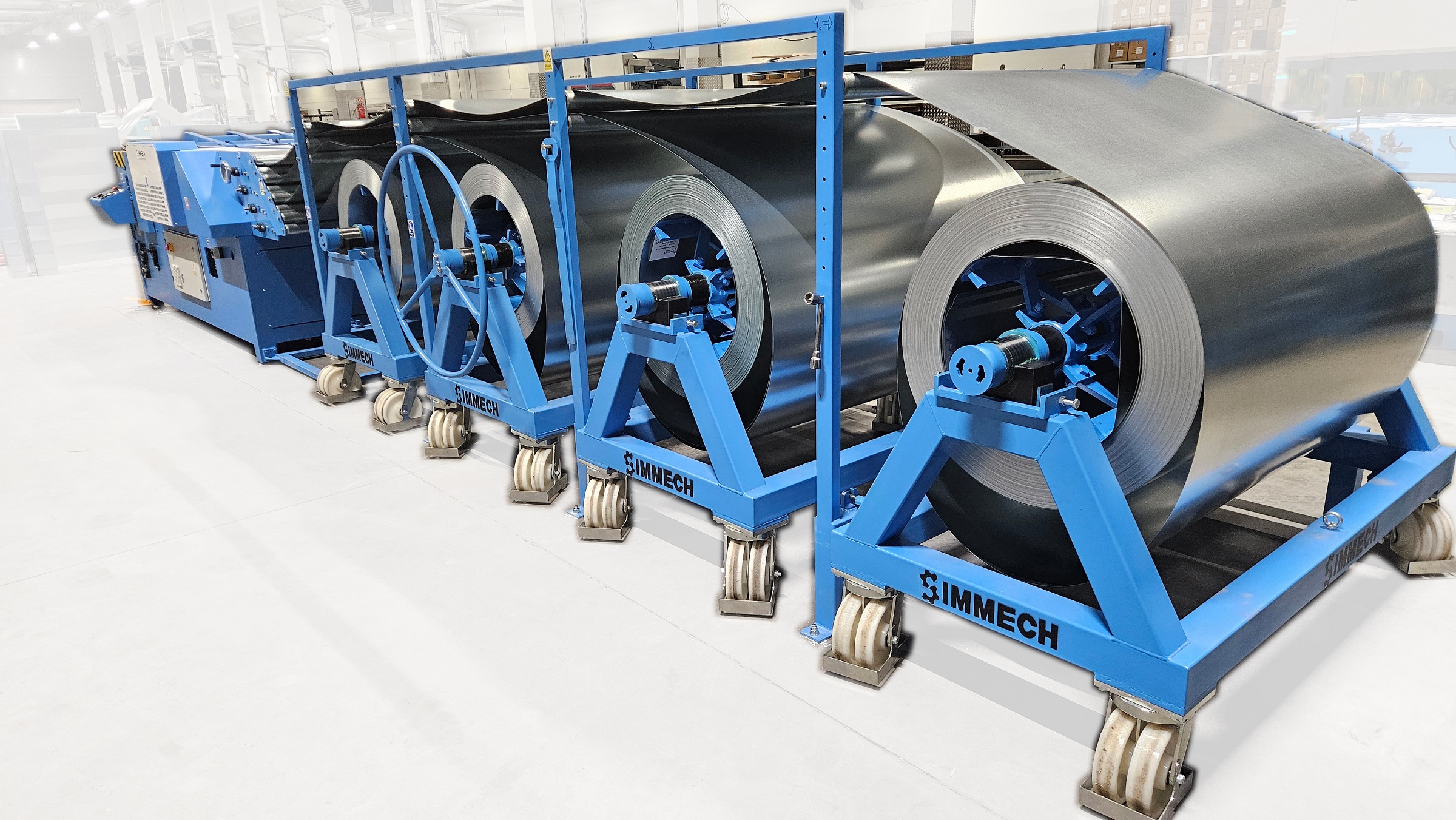

Linia do produkcji kanałów wyposażona w 3 rozwijaki:

Duct bending line



Oferujemy adaptacje linii do przestrzeni jaką dysponuje inwestor, instalację, szkolenie pracowników z zasad eksploatacji urządzeń, serwis gwarancyjny oraz pogwarancyjny.
